Modbus brána

Co Modbus brána skutečně dělá na místě

Modbus brána se umisťuje mezi vaši sériovou sběrnici a IP síť. Převádí rámce Modbus RTU ze zařízení RS232 nebo RS485 do paketů Modbus TCP/IP — aby SCADA systémy, HMI a cloudové řídicí panely mohly číst a zapisovat registry do zastaralého vybavení bez jakýchkoli změn v polních zařízeních samotných.

Jedná se o standardní přístup k modernizaci továren, energetických zařízení a budovních systémů: ponechat fungující přístroje a pohony a upgradovat datovou vrstvu. Výsledkem je centralizované monitorování, rychlejší diagnostika a kontrolovaná cesta ke konektivitě IIoT.

• Zastaralé Modbus RTU elektroměry připojené k BMS nebo SCADA přes Ethernet
• RS232 PLC integrované do IP řídicí sítě bez převedení kabelů
• RS485 senzory na vzdálených místech zpřístupněné pro cloudovou diagnostiku
• Průmyslové modernizace, kde není náhrada polních zařízení ekonomicky opodstatněná

Porovnání modelů Sollae Modbus TCP brány

Všechny čtyři modely plní stejnou základní funkci — převod Modbus RTU na Modbus TCP — ale liší se v polním rozhraní, připojení k síti a úrovni ochrany. Použijte tabulku k přiřazení modelu vašemu prostředí.

Jak si vybrat správnou Modbus RTU na TCP bránu

Správná Modbus TCP brána závisí na čtyřech proměnných: polní rozhraní, typ sítě, elektrické prostředí a požadavek na bezpečnost. Projděte si tento kontrolní seznam před objednáním.

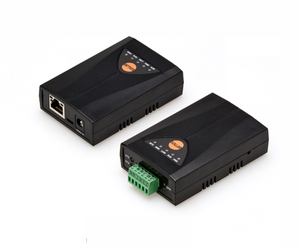

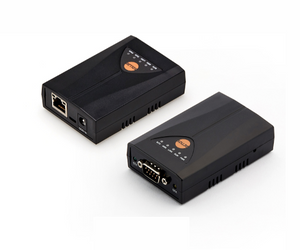

1. Polní rozhraní: Pouze RS232 → SMG-5410. Multi-drop RS485 Modbus sběrnice → SMG-5420 nebo SMG-5620.

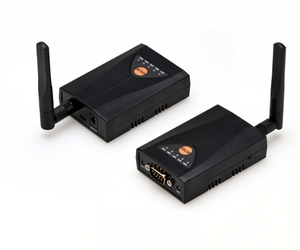

2. Připojení k síti: Stálá infrastruktura Ethernetu → jakýkoli kabelový model. Bez dostupné trasy kabelu → SMG-5400 (Wi-Fi).
3. Elektrické prostředí: Rozdíly potenciálu zeme, riziko přepětí nebo vysoký elektrický šum → SMG-5620 (izolované, ocelový kryt).
4. Požadavek na bezpečnost: Všechny modely podporují ochranu heslem. Nasazení Wi-Fi → SMG-5400 s WPA2 nebo WPA-Enterprise pro soulad se síťovými politikami místa.
5. Přístup více hostitelů: Pokud potřebují současný přístup SCADA, HMI a monitorovací služba, potvrďte, že model podporuje až 4 TCP připojení.
6. Rozsah zavedení: Standardizujte jeden model v rámci rodin na všech místech, aby se zjednodušil inventář náhradních dílů, dokumentace a procedury uvedení do provozu.

Konektivita Ethernet Modbus: klíčové specifikace

Všechny brány Sollae v tomto rozsahu podporují Ethernet Modbus TCP/IP (duální zásobník IPv4/IPv6) a jsou navrženy pro jednoduchou přípravu v prostředích IT/OT. Níže jsou uvedeny sdílené schopnosti relevantní pro projekty integrace.

• Konverze protokolu: Modbus RTU ↔ Modbus TCP/IP (sériová-na-Ethernet, obousměrná)
• TCP připojení: Až 4 současné kanály — podporují SCADA + HMI + monitorování paralelně
• IP zásobník: Duální zásobník IPv4 a IPv6 pro standardizaci sítě v rámci smíšené infrastruktury
• Sériové rychlosti: Nastavitelná přenosová rychlost tak, aby odpovídala stávajícím nastavením sběrnice
• Ochrana (podle modelu): TVS diody, zkreslující odpory, elektrická izolace, ochrana proti přepětí
• Bezpečnost Wi-Fi (SMG-5400): WPA, WPA2 a WPA-Enterprise pro soulad s podnikovou sítí
