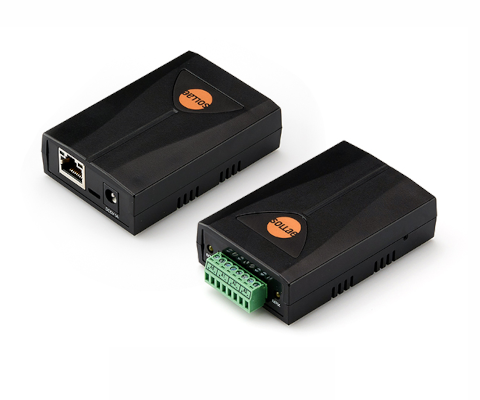

SIG-5430 – 4-kanálová brána analogového vstupu I/O

SIG-5430 je vzdálená brána analogového vstupu se 4 kanály pro sběr dat z analogových senzorů a jejich odesílání do HMI/datových center přes Modbus/TCP. Každý kanál podporuje měření napětí (0–5V) a proudu (4–20mA / 0–20mA) a převádí signály na 12bitovou hodnotu ADC (0–4095). Podporuje také funkci 1bitového ADC pro dvoustupňovou logiku a triggering stylem "Internet Switch".

4× Analogové vstupy
0–5V / 4–20mA / 0–20mA
12bitový ADC
Hodnota konverze 0–4095
Modbus/TCP
Integrace s HMI/SCADA/PLC
Internet Switch
Logika triggeru 1bitového ADC
SIG-5430

Hlavní vlastnosti SIG-5430

  • • Čtení 4 analogových kanálů a vystavení hodnot klientům Modbus/TCP (HMI/SCADA/softwarové nástroje).
  • • Výběr režimu měření pro každý kanál: napětí (0–5V) nebo proud (4–20mA / 0–20mA).
  • • Převod analogových signálů na 12bitové hodnoty ADC (0–4095) pro přesné čtení.
  • • Režim 1bitového ADC podporuje dvoustupňovou logiku (např. horký/chladný, suchý/mokrý) a triggering Internet Switch.
  • • Podporuje až 4 současná TCP připojení; dostupný je bezplatný nástroj Modbus/TCP (ModMap).

Monitorování analogových signálů s volitelným režimem dvoustupňového triggeru

Použijte SIG-5430 pro průběžné měření (12bitový ADC) nebo přepněte na režim 1bitového ADC, pokud chcete jednoduchou dvoustupňovou interpretaci. To lze použít pro vzdálené triggering workflows (Internet Switch), kdy analogový senzor funguje jako digitální podmínka.

  • • Průběžné monitorování hodnot pro trendovou analýzu a analytiku přes Modbus/TCP.
  • • Dvoustupňová logika pro rozhodování stylem „dobrý/špatný" nebo „suchý/mokrý" a vzdálený triggering.
4 analogové kanály
Monitorování více senzorů v jedné bráně.
Režimy napětí a proudu
Kompatibilní se senzory 0–5V a vysílači 4–20mA.
12bitový ADC (0–4095)
Přesná digitalizace pro monitorování a řízení.
Integrace Modbus/TCP
Funguje s PLC/HMI/SCADA a standardními nástroji Modbus.
1bitový Internet Switch
Dvoustupňová interpretace pro workflows založené na triggerech.
Přístup více klientů
Až 4 TCP připojení pro paralelní monitorování.

Analogový vstup

Typ vstupu

Napětí (0V ~ 5V) nebo Proud (4mA~20mA / 0mA ~ 20mA)

Rozlišení

12 bitů

Počet portů

4 porty

Síťové fyzické rozhraní

Síťové rozhraní

10Base-T/100Base-Tx Ethernet(RJ45)
Automatické rozpoznávání rychlosti Ethernetu
Automatické rozpoznávání přímého nebo křížového kabelu

Softwarové funkce

Protokoly

IPv4/IPv6 Dual Stack
TCP/UDP
ICMP, DHCP, mDNS, Modbus/TCP
SSL/TLS

Indikátory

LED

MTX, MRX

Správa

spFinder

Nástroj pro konfiguraci a monitorování

Bezpečnost

Heslo

Rozměry

Velikost

94mm x 57mm x 23mm

Hmotnost

přibližně 62g

Provozní prostředí

Vstup napájení

DC 5±0.2V

Ochrana

Ochrana před obrácenou polaritou / Ochrana před přepětím

Spotřeba proudu

typicky 160mA

Provozní teplota

-40℃ ~ +85℃

Teplota skladování

-40℃ ~ +85℃

Certifikace

KC

Registrace (KN 32, KN 35)

CE

EMC 2014/30/EU, RoHS 2011/65/EU

FCC

FCC Part 15 Subpart B, Class A
