Teplotní brána / SIG-5560 (ModBus TCP)
Dostupnost vyzvednutí nebylo možné načíst

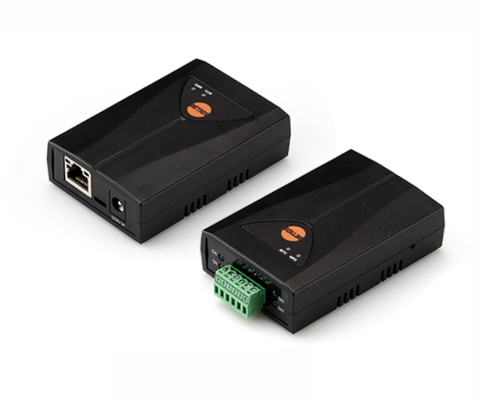

Zařízení SIG-5560 slouží jako teplotní brána, která umožňuje čtení teploty z odporového teplotního detektoru PT100. Naměřená hodnota je následně odesílána do sítě prostřednictvím komunikačního protokolu Modbus TCP.
Díky tomu mohou uživatelé pohodlně monitorovat teplotu na dálku – a to pomocí jakéhokoli softwaru nebo aplikace podporující Modbus, případně přes HMI zařízení.
Kromě toho mohou uživatelé konfigurovat prahové hodnoty tak, aby spouštěly jiné zařízení Modbus TCP, které má digitální výstupní porty. Tomu se říká Internet Switch.
Zejména poskytujeme bezplatný software a aplikaci pro chytré telefony s názvem ModMap , které se mohou připojit k zařízením snímajícím teplotu.
- Připojovací port PT100: podpora 3vodičových snímačů PT100
- Displej: červená 3místná 7segmentová LED
- Protokol: Modbus/TCP
- Uložení nejnižší a nejvyšší teploty
- Podpora více připojení TCP (max. 4 kanály)
- Podpora 1bitové funkce ADC pro internetový přepínač
- Chyba měření: v rozmezí ±0,3℃ (±0,54℉)
- Maximální rozsah měření: -200℃ ~ 850℃ (-328℉ ~ 1562℉)
- Rozsah provozní teploty zařízení (průmyslové: -40℃ ~ +85℃)
| Analogový vstup | |
| Typ vstupu | 3vodičový snímač PT100 (α=0,00385 Ω/(Ω·°C)) |
|---|---|
| Rezoluce | 16 bitů |
| Počet portů | 1 port |
| Síťové fyzické rozhraní | |
| Síťové rozhraní | 10Base-T/100Base-TX Ethernet (RJ45) |
| Ethernet Speed Auto Sense | |
| 1:1 nebo Cross-over Cable Auto Sense | |
| Softwarové funkce | |
| Protokoly | Duální zásobník IPv4/IPv6 |
| TCP/UDP | |
| ICMP, DHCP, mDNS, Modbus/TCP | |
| SSL/TLS | |
| Ukazatele | |
| LED | PWR, STS, 3místná 7segmentová LED |
| Řízení | |
| spFinder | Nástroj pro konfiguraci a monitorování |
| Zabezpečení | Heslo |
| Dimenze | |
| Velikost | 94 mm x 57 mm x 23 mm |
| Hmotnost | asi 63 g |
| Provozní prostředí | |
| Vstup napájení | DC 5±0,25V |
| Ochrana | Ochrana proti přepětí / ochrana proti přepětí |
| Aktuální spotřeba | Typicky 250 mA |
| Provozní teplota | -40 ℃ ~ +85 ℃ |
| Skladovací teplota | -40 ℃ ~ +85 ℃ |
| Osvědčení | |
| KC | Registrace (32 KN, 35 KN) |
| CE | EMC 2014/30/EU, RoHS 2011/65/EU |
| FCC | FCC Část 15 Hlava B, Třída A |
POZNÁMKA: Zařízení SIG-5560 podporuje snímače PT100, které mají rozsah měření -200℃ ~ 850℃ (-328℉ ~ 1562℉). Ale rozsah měření závisí na senzoru PT100. Volitelně dodáváme senzor PT100, který má rozsah měření -50℃ ~ +200℃. Pokud uživatelé potřebují větší dosah, použijte jiný snímač PT100.
