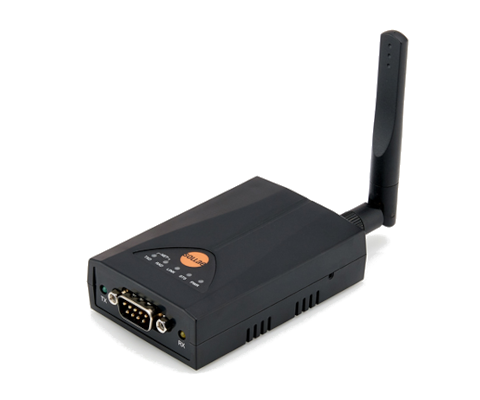

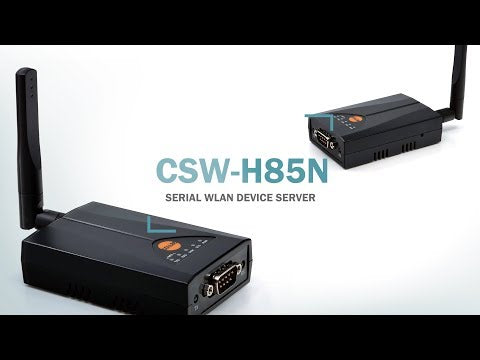

Serial WLAN Device Server / CSW-H85N

156.09 EUR
156.09 EUR
včetně DPH
Značka: Sollae Systems
SKU: 905181
Pohyb:
156.09 EUR
156.09 EUR

CSW-H85N je adaptér ze sériového na bezdrátovou síť LAN, který umožňuje přidat možnosti bezdrátové sítě k vašemu průmyslovému zařízení prostřednictvím RS232, RS422 a RS485. Použitím tohoto adaptéru sériového rozhraní na bezdrátovou síť LAN tedy můžete ovládat a sledovat svá sériová zařízení odkudkoli na světě prostřednictvím bezdrátové sítě LAN. CSW-H85N je dodáván s předinstalovaným Soft AP, takže jej lze jednoduše propojit s jakýmkoli zařízením s bezdrátovou sítí LAN provozováním jako virtuální AP. Díky této funkci vám usnadní budování sítě s mobilními zařízeními, jako jsou chytré telefony, tablety a notebooky, kde je bezdrátová síť LAN nedostupná. Tento adaptér ze sériového na bezdrátovou síť LAN nabízí rozšířený bezpečnostní protokol WPA Enterprise pro obchodní účely, aby byla zajištěna vysoká ochrana a spolehlivost. Díky infrastruktuře a síti Ad-hoc lze tento sériový adaptér na bezdrátovou síť LAN použít pro různé bezdrátové aplikace: internetový vývěsní štít , správa energie , lékařský monitoring

Zjistěte více o sériovém síťovém řešení >

Vlastnosti

  • IEEE 802.11 b/g
  • Soft AP (nastavení a připojení přes chytrý telefon nebo notebook bez dostupného AP)
  • Nastavení hlavních parametrů (IP, SSID a bezpečnostní funkce související s WLAN) na webu
  • Vícenásobné monitorování (maximálně 4 kanály)
  • SSL (Secure Sockets Layer)
  • Duální zásobník IPv4 / IPv6
  • WPA Enterprise (EAP-TLS, EAP-TTLS, PEAP)
  • Nastavení oddělovače pro fragmentaci paketů
  • 2dBi dipólová anténa, Reverse Polarity SMA konektor pro externí antény
  • Sériový na bezdrátový LAN adaptér s rozhraním RS232/RS422/RS485
Sériové fyzické rozhraní
Sériové rozhraní RS232 - RXD, TXD, RTS, CTS, DTR, DSR, GND
RS422 - RX+, RX-, TX+, TX-, GND
RS485 - TRX+, TRX-, GND
±15KV ESD ochrana

Vlastnost sériového portu
přenosová rychlost 300 bps ~ 230 400 bps
Datové bity 8 bitů, 7 bitů s paritou
Parita Žádná, Sudá, Lichá, Značka, Mezerník
Stop Bit 1, 1,5, 2
Řízení toku RTS/CTS (hardware), Xon/Xoff (software)

Síťové rozhraní
Bezdrátové rozhraní LAN Bezdrátová síť LAN IEEE802.11b/g
Dodáváno s dipólovou 2dBi anténou
Konektor SMA s obrácenou polaritou pro externí antény

Softwarové funkce
Režim bezdrátové sítě LAN Ad-Hoc, Infrastruktura
Soft AP: WEP, jednoduchý server DHCP
Protokoly Duální zásobník IPv4/IPv6, ICMPv6/TCPv6/UDPv6
TCP, UDP, IP, ICMP, ARP, TELNET
DHCP, DNS, DDNS
Možnost ovládání portu TELNET COM (RFC 2217)
Zabezpečení WEP, WPA-PSK, WPA2-PSK
WPA-Enterprise: EAP-TLS, EAP-TTLS, PEAP
SSL (Secure Socket Layer)
Filtrování IP a MAC adres – Omezte hostitele nebo síť
Heslo pro konfiguraci
Komunikační režim TCP Server (T2S)
TCP klient (COD)
TCP Server/Client s AT Command (ATC) - Patent
Režim UDP (U2S)
Doplňkové funkce Funkce ladění
Vícenásobné monitorování (maximálně 4 připojení TCP současně)
Režim TCP Server / Klient
Nastavení oddělovače pro fragmentaci paketů
Upgrade firmwaru přes síť
Možnost odeslání MAC adresy
Obnovení továrního nastavení

Indikátory (LED)
Moc Červený
Postavení Žlutá, aktuální stav
Bezdrátové připojení LAN Zelený
Bezdrátová LAN RXD Žlutá
Bezdrátová LAN TXD Zelený
Sériový RXD Žlutá
Sériové TXD Zelený

Řízení
ezManager Konfigurace a monitorování prostřednictvím sítě a sériového připojení
TELNET Přihlášení TELNET
AT příkaz Konfigurace v režimu ATC - Patent

Doplňkový software
ezManager Konfigurační nástroj pro Windows prostřednictvím sítě a sériového rozhraní
ezVSP Serial to Network Virtual Driver pro Windows
ezTerm Jednoduchý testovací nástroj TCP/IP komunikace

Dimenze
Velikost 88,5 mm x 57,0 mm x 23,0 mm (bez antény)

Provozní prostředí
Vstupní napětí DC 5±0,5V
Aktuální spotřeba 210 mA Typické
Provozní teplota -20 ℃ ~ +60 ℃
Skladovací teplota -40 ℃ ~ +60 ℃

Osvědčení
KC Certifikát (KN 301 489-1, KN 301 489-17, KN 32, KN 35, KS X 3123:2018)
CE RED 2014/53/EU, RoHS 2011/65/EU
FCC FCC Část 15 Hlava C



Stahování

Sériové fyzické rozhraní

Sériové rozhraní

RS-232 - RxD, TxD, RTS, CTS, DTR, DSR, GND
RS422 - Rx+, Rx-, Tx+, Tx-, GND
RS-485 - TRX+, TRX-, GND
Ochrana proti elektrostatickému výboji ±15 kV

Vlastnost sériového portu

Přenosová rychlost

300 b/s ~ 230 400 b/s

Datové bity

8 bitů, 7 bitů s paritou

Parita

Žádný, Sudý, Lichý, Značka, Mezera

Stop bit

1, 1,5, 2

Řízení toku

RTS/CTS (hardware), Xon/Xoff (software)

Síťové rozhraní

Rozhraní bezdrátové sítě LAN

Bezdrátová síť IEEE802.11b/g
Dodáváno s dipólovou 2dBi anténou
Konektor SMA s obrácenou polaritou pro externí antény

Softwarové funkce

Režim bezdrátové sítě LAN

Ad-hoc, infrastruktura

Soft AP: WEP, jednoduchý DHCP server

Protokoly

Duální zásobník IPv4/IPv6, ICMPv6/TCPv6/UDPv6
TCP, UDP, IP, ICMP, ARP, TELNET
DHCP, DNS, DDNS

Možnost ovládání portu TELNET COM (RFC 2217)

Zabezpečení

WEP, WPA-PSK, WPA2-PSK
WPA-Enterprise: EAP-TLS, EAP-TTLS, PEAP
SSL (Secure Socket Layer)
Filtrování IP a MAC adres - Omezení hostitele nebo sítě

Heslo pro konfiguraci

Komunikační režim

TCP server (T2S)
TCP klient (COD)
TCP server/klient s AT příkazem (ATC) - patent

Režim UDP (U2S)

Další funkce

Funkce ladění
Vícenásobné monitorování (maximálně 4 TCP připojení současně)
Režim TCP serveru / klienta
Nastavení oddělovače pro fragmentaci paketů
Aktualizace firmwaru přes síť
Možnost odesílání MAC adresy
Obnovení továrního nastavení

Indikátory (LED)

Moc

Červený

Postavení

Žlutá, aktuální stav

Bezdrátové připojení k síti LAN

Zelený

Bezdrátová síť LAN RxD

Žluť

Bezdrátová síť LAN TxD

Zelený

Sériový příjem

Žluť

Sériový TxD

Zelený

Řízení

ezManager

Konfigurace a monitorování přes síť a sériové rozhraní

TELNET

Přihlášení k TELNETU

AT příkaz

Konfigurace v režimu ATC - patent

Doplňkový software

ezManager

Konfigurační nástroj pro Windows přes síť a sériový port

ezVSP

Virtuální ovladač sériového k síti pro Windows

ezTerm

Jednoduchý nástroj pro testování komunikace TCP/IP

Dimenze

Velikost

88,5 mm x 57,0 mm x 23,0 mm (bez antény)

Provozní prostředí

Vstupní napětí

DC 5±0,5 V

Spotřeba proudu

Typicky 210 mA

Provozní teplota

-20℃ ~ +60℃

Skladovací teplota

-40℃ ~ +60℃

Osvědčení

Kansas City

Certifikát (KN 301 489-1, KN 301 489-17, KN 32, KN 35, KS X 3123:2018)

CE

RED 2014/53/EU, RoHS 2011/65/EU

Federální komunikační komise (FCC)

FCC Část 15 Podčást C
