8portový síťový modul pro vzdálené I/O / CIE-M10A

79.86 EUR
79.86 EUR
včetně DPH
Značka: Sollae Systems
SKU: 905221
Movement:
79.86 EUR
79.86 EUR

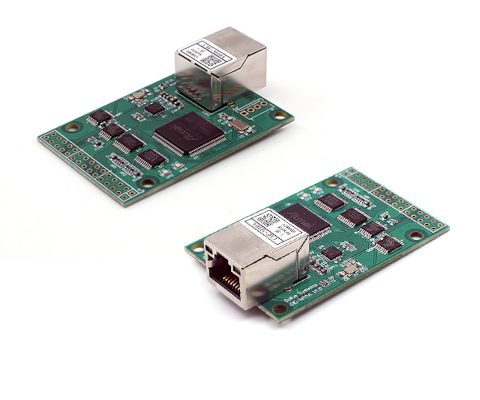

CIE-M10A je modul dálkového ovládání I/O, který podporuje 8 digitálních vstupních portů, 8 digitálních výstupních portů a 1 analogový vstupní port. Modul poskytuje funkci sledování a ovládání vstupního/výstupního portu přes Ethernet nebo Internet jeho instalací do systému uživatele. Vzhledem k tomu, že stávající kontakty lze ovládat prostřednictvím sítě, lze I/O zařízení efektivně spravovat odkudkoli ze vzdáleného místa. CIE-M10A navíc poskytuje funkci převodu sériového ↔ TCP/IP, takže můžete snadno spravovat sériová zařízení bez dodatečného použití samostatného modulu sériových kabelů LAN.

Protokol Modbus/TCP (nebo Serialized Modbus/TCP) se používá k ovládání kontaktů CIE-M10A, a protože je podporována i webová metoda, lze výstupní port ovládat odkudkoli prostřednictvím webové stránky. Uživatelé mohou změnit ovládací obrazovku podle svých potřeb. Kromě toho je k dispozici také funkce Macro, která automaticky řídí výstupní port jednoduchým logickým výrazem podle vstupního portu.

CIE-M10A lze použít v jakémkoli prostředí, kde jsou I/O zařízení, která potřebují monitorování a ovládání, a je zvláště vhodná pro aplikace, jako je Internet Switch .

Zjistěte více o řešení vzdáleného digitálního řízení I/O >

Vlastnosti

  • Kompaktní velikost produktu
  • 8 digitálních vstupních portů, 8 digitálních výstupních portů (3,3V CMOS rozhraní)
  • 1 port ADC (10bitový)
  • Monitorování a ovládání přes Modbus/TCP nebo Web
  • Jednoduchá podpora logického ovládání (může fungovat nezávisle)
  • Funkce nahrávání webové stránky uživatele

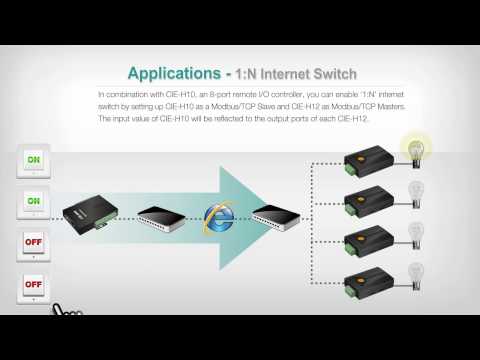

  • Internetový přepínač
  • Bezplatný program Modbus/TCP ( ModMap )

Port digitálního vstupu
Počet portů 8
Rozhraní 3,3V CMOS
Elektrický parametr Min VIL=-0,3V, Max VIL=0,8V
Min VIH=2,0V, Max VIH=5,5V

Digitální výstupní port
Počet portů 8
Rozhraní 3,3V CMOS
Kapacita relé Min VOH=2,9V, Max VOL=0,4V

Analogový vstupní port
Číslo 10bitový ADC 1 port
Rozhraní ADIN, ADVREF
Doba konverze 2,33 us
Elektrický parametr Min ADVREF=2,6V, Max ADVREF=3,3V
Rozsah vstupního napětí ADIN = 0V ~ VADVREF

Sériové fyzické rozhraní
Sériové rozhraní 1 x UART Port/RXD, TXD, RTS, CTS, GND
Elektrický parametr Min VIL=-0,3V, Max VIL=0,8V
Min VIH=2,0V, Max VIH=5,5V
Min VOH=2,9V, Max VOL=0,4V

Vlastnost sériového portu
přenosová rychlost 300 bps ~ 230 400 bps
Datové bity 5, 6, 7, 8 bitů
Parita Žádná, Sudá, Lichá, Značka, Mezerník
Stop Bits 1, 1,5, 2

Síťové fyzické rozhraní
Síťové rozhraní 10Base-T/100Base-TX Ethernet (RJ45)
Ethernet Speed ​​Auto Sense
1:1 nebo Cross-over Cable Auto Sense
Izolace 1000 VAC

Softwarové funkce
Protokoly TCP, UDP, IP, ICMP, ARP, Ethernet, TELNET
TFTP DHCP, PPPoE, DNS, DDNS, HTTP, Modbus/TCP
Zabezpečení Filtrování IP a MAC adres – Omezte hostitele nebo síť
Heslo pro konfiguraci
Digitální I/O port
Komunikační režim		 Modbus/TCP, HTTP (webová stránka uživatele)
Samostatně (podle jednoduché rovnice)
Sériový port
Komunikační režim		 TCP Server (T2S)
TCP klient (COD)
TCP Server/Client s AT příkazem (ATC)-Patent
Režim UDP (U2S)
Doplňkové funkce Funkce vzdáleného ladění
Režim TCP Server/Client
Možnost odeslání MAC adresy

Indikátory (LED)
Moc Červený
Digitální výstupní port 0 Zelený

Řízení
ezManager Nástroj pro konfiguraci a monitorování přes Ethernet
Telnet Telnet přihlášení
AT příkaz Konfigurace v režimu ATC-Patent

Doplňkový software
ezManager Konfigurační nástroj pro Windows
ModMap Nástroj pro správu I/O řadičů pro Windows
ezVSP Serial to Network Virtual Driver pro Windows
ezTerm Jednoduchý testovací nástroj TCP/IP komunikace

Dimenze
Velikost 64,4 mm x 40 mm x 17 mm

Provozní prostředí
Vstupní napětí DC 3,3V±0,3V
Aktuální spotřeba 78 mA @ 3,3 V bez zátěže
Provozní teplota -40 ℃ ~ +85 ℃
Skladovací teplota -40 ℃ ~ +85 ℃

Stahování


Společnost Sollae Systems nabízí vestavěná síťová řešení již od roku 1998. Optimalizovali a vylepšili jsme náš TCP/IP stack a software tak, abychom splnili rozmanité potřeby zákazníků. Díky tomu jsme nyní schopni realizovat vizi poskytování dokonale optimalizovaných produktů s PHPoC.
