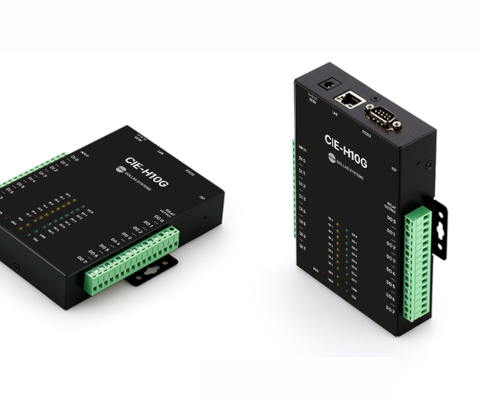

8portový vzdálený I/O řadič / CIE-H10G
Dostupnost vyzvednutí nebylo možné načíst
CIE-H10G je vzdálená I/O brána vybavená 8 digitálními vstupními porty, 8 digitálními výstupními porty, rozhraním RS-232 a Ethernet. Každý digitální vstupní port je propojen s optočlenem. Vstupní port může monitorovat stav zařízení ZAP/VYP (maximálně 24 V DC). Každý digitální výstupní port je propojen s relé. Kromě ovládání ZAP/VYP lze digitální výstupní port ovládat také pro generování impulzů.

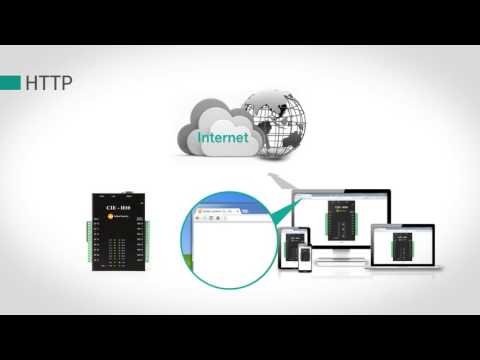

CIE-H10G podporuje protokol Modbus TCP. Můžete ovládat/monitorovat zařízení/senzory umístěné na vzdálených místech pomocí počítačového softwaru, mobilní aplikace, HMI nebo jiných zařízení Modbus TCP. Můžete použít náš bezplatný software/aplikaci s názvem ModMap. nebo jakýkoli software/aplikaci, která podporuje protokol Modbus TCP. CIE-H10G je také vybaven vestavěným webovým serverem s předinstalovanou webovou stránkou, takže pro přístup k webové stránce a ovládání/monitorování zařízení/senzorů můžete použít libovolný webový prohlížeč na počítači/chytrém telefonu. Webová stránka je přizpůsobitelná, takže v případě potřeby můžete webové uživatelské rozhraní snadno změnit.

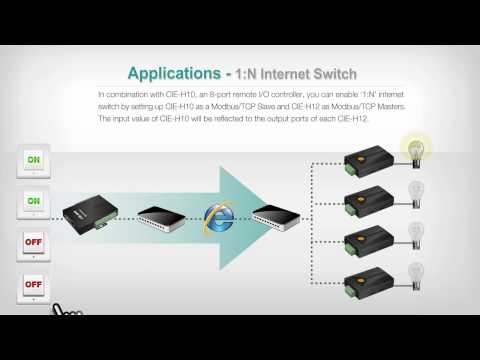

CIE-H10G umožňuje automatické řízení každého digitálního výstupního portu logickým vzorcem digitálních vstupních a výstupních portů. CIE-H10G se může připojit přímo k více zařízením CIE-H12G, CIE-H14G a/nebo jiným zařízením CIE-H10G a vytvořit tak I/O systém s názvem Internet Switch. Systém umožňuje řízení výstupního portu zařízení vstupními porty jiných zařízení a naopak, a to přes internet. CIE-H10G umožňuje až osm TCP připojení současně, což umožňuje monitorovat senzory z různých zařízení HMI/softwaru/aplikací současně. Kromě toho může CIE-H10G současně fungovat jako převodník RS232 na Ethernet a zároveň obsluhovat I/O operace.
Funkce
- 8 digitálních vstupů, 8 digitálních výstupů
- Odolné ocelové pouzdro
- Adaptér suchého kontaktu (volitelný)
- Monitorování a ovládání přes Modbus/TCP nebo web
- Řízeno jednoduchým logickým vzorcem, pracuje autonomně
- Webové ovládání vlastní webové stránky
- Lze použít jako internetový přepínač
- Bezplatný program Modbus/TCP ( ModMap) )
Digitální vstupní port
Počet portů
Rozhraní
Elektrický parametr
Maximální vstupní napětí
Digitální výstupní port
Počet portů
Rozhraní
Kapacita relé
Sériové fyzické rozhraní
Sériové rozhraní
RxD, TxD, RTS, CTS, DTR, DSR, GND, DCD, RI
Ochrana proti elektrostatickému výboji ± 15 kV
Konektor
Vlastnost sériového portu
Přenosová rychlost
Datové bity
Parita
Stop bit
Řízení toku
Ethernetový port
Síťové rozhraní
Automatické rozpoznání rychlosti Ethernetu
Automatické snímání kabelu 1:1 nebo kříženého kabelu
Softwarové funkce
Protokoly
ICMP, ARP, DHCP, PPPoE, DNS, DDNS (dynamické DNS)
Telnet, možnost ovládání COM portu Telnet (RFC 2217)
Zabezpečení
Heslo pro konfiguraci
Metody řízení I/O
Režimy konverze sériového Ethernetu
Indikátory (LED)
Systémová LED
LED dioda I/O portu
Doplňkový software
ezManager
Mapa modů
Dimenze
Velikost
Hmotnost
Provozní prostředí
Vstupní napětí
Spotřeba proudu
Provozní teplota
Skladovací teplota
Osvědčení
Kansas City
CE
Stažení
- Datový list CIE-H10G
- Uživatelská příručka CIE-H10G
- Certifikát CE CIE-H10G
- Prohlášení o shodě s RoHS CIE-H10G
- Adaptér suchého kontaktu (DCA)
- Rozhraní suchého kontaktu
- Funkce odesílání MAC adresy
- Režim TCP server/klient
- Oznámení o změně IP adresy (DDNS)
- Funkce oddělovače
- Možnost ovládání COM portu Telnet
- Datový list sériového kabelu
- Protokol Modbus/TCP
- Internetový přepínač
- Kombinace I/O kontrolérů
- Digitální pulzní výstup
- Jak používat domovskou stránku uživatele
- Příklady uživatelských HTML souborů
- Příklady struktury a úprav HTML uživatele
- Uživatelská příručka k ModMapu
- Často kladené otázky k CIE-H10G
- [ezManager.zip]ezManager v3.3F: program pro správu ezTCP (pro Windows)
- [ezterm.zip]ezTerm v1.4A: Socketový program pro testování
- [ezVSP_60A.zip]ezVSP v6.0A: Ovladač virtuálního COM portu / [POMOC]
- [ModMap_21C.zip] : Aplikace HMI pro vzdálenou I/O bránu (podporuje Modbus/TCP)
