Průmyslový 2portový RS232/Ethernet převodník / CSE-H21

202.07 EUR
202.07 EUR
včetně DPH
Značka: Sollae Systems
SKU: 903688
Pohyb:
202.07 EUR
202.07 EUR

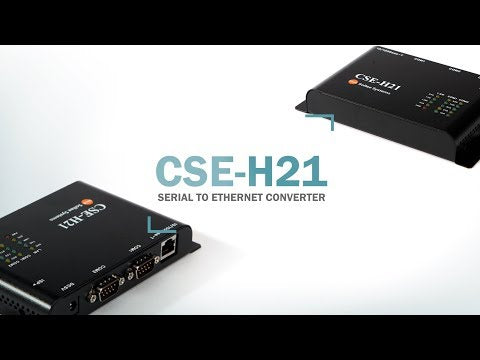

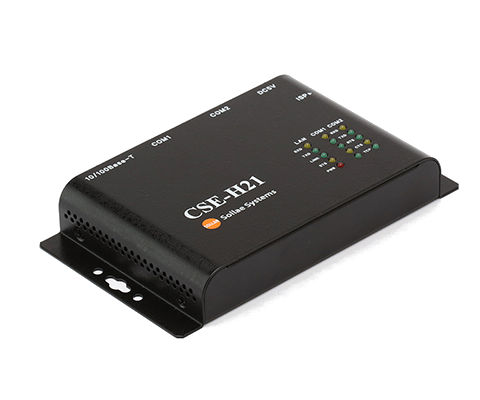

CSE-H21 je 2portový průmyslový převodník sériové linky RS232 na Ethernet, který poskytuje vašemu sériovému zařízení bezproblémové síťové připojení. Jeho použitím tedy můžete vzdáleně ovládat a monitorovat své sériové zařízení přes síť, aniž byste museli měnit starší systém. Tento převodník ze sériového na Ethernet zajišťuje stabilní výkon navzdory hluku v průmyslovém prostředí, protože je vybaven obvodem přepěťové ochrany a dvěma elektricky izolovanými porty RS232.

Kromě průmyslového prostředí je CSE-H53N ideální pro různé aplikace, jako např Reklamní systém (LED vývěsní štít přes internet) , vzdálené monitorování konzoly , ovládání PLC přes internet atd.

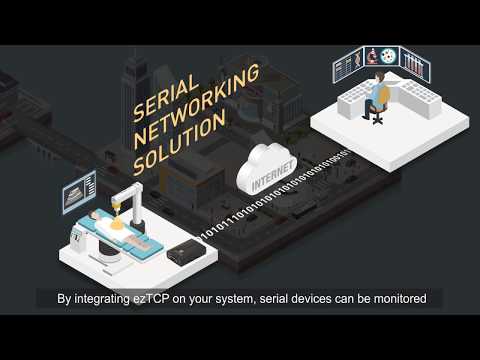

Zjistěte více o sériovém síťovém řešení >

Vlastnosti

  • Odolné ocelové pouzdro
  • Elektronicky izolované sériové porty (odolnost proti šumu)
  • Široký rozsah provozních teplot (-40℃ ~ +70℃)
  • SSL (Secure Sockets Layer)
  • Nastavení oddělovače pro fragmentaci paketů
  • K dispozici je virtuální COM port (ezVSP).
  • Sériové tunelování



Sériové fyzické rozhraní
Sériové rozhraní 2x RS232
RXD, TXD, RTS, CTS, GND
Elektronicky izolovaná/±15KV ESD ochrana
Konektor 2 x konektor DB9M

Vlastnost sériového portu
přenosová rychlost 300 bps ~ 230 400 bps
Datové bity 5, 6, 7, 8 bitů
Vlastnosti Žádná, Sudá, Lichá, Značka, Mezerník
Stop Bit 1, 1,5, 2
Řízení toku RTS/CTS (hardware)

Síťové fyzické rozhraní
Síťové rozhraní 10Base-T/100Base-TX Ethernet (RJ45)
Ethernet Speed ​​Auto Sense
1:1 nebo Cross-over Cable Auto Sense
Izolace 1000 VAC
Ochrana proti přepětí

Softwarové funkce
Protokoly TCP, UDP, IP ICMP, ARP, Ethernet, TELNET
TFTP, DHCP, PPPoE, DNS, DDNS
Telnet COM Port Control Option (RFC 2217)
Zabezpečení SSL (Secure Socket Layer)
SSH (Secure Shell)
Filtrování IP a MAC adres – Omezte hostitele nebo síť
Heslo pro konfiguraci
Komunikační režim TCP Server (T2S)
TCP klient (COD)
TCP Server/Client s AT příkazem (ATC)-Patent
Režim UDP (U2S)
Doplňkové funkce Funkce vzdáleného ladění
Možnost odeslání MAC adresy

Indikátory (LED)
Moc Červený
Postavení Žlutá, Aktuální stav
Ethernetové připojení Zelený
Ethernet RXD Žluť
Ethernet TXD Zelený
COM porty TCP spojení, RXD, TXD, CTS, RTS

Řízení
ezManager Nástroj pro konfiguraci a monitorování přes Ethernet
Telnet Telnet přihlášení
AT příkaz Konfigurace v režimu ATC - Patent

Doplňkový software
ezManager Konfigurační nástroj pro Windows
ezVSP Serial to Network Virtual Driver pro Windows
ezTerm Jednoduchý testovací nástroj TCP/IP komunikace

Dimenze
Velikost 158 mm x 90 mm x 24 mm

Provozní prostředí
Vstupní napětí DC 5±0,5V
Spotřeba energie Typicky 200 mA
Provozní teplota -40 ℃ ~ +70 ℃
Skladovací teplota -40 ℃ ~ +85 ℃

Osvědčení
KC Registrace (22 KN, 24 KN)
CE EMC 2014/30/EU, RoHS 2011/65/EU
FCC FCC Část 15 Hlava B, Třída A



Stahování

Sériové fyzické rozhraní

Sériové rozhraní

2x RS-232
RxD, TxD, RTS, CTS, GND

Elektronicky izolovaná/±15KV ochrana proti elektrostatickému výboji

Konektor

2x konektor DB9M

Vlastnost sériového portu

Přenosová rychlost

300 b/s ~ 230 400 b/s

Datové bity

5, 6, 7, 8 bitů

Nemovitosti

Žádný, Sudý, Lichý, Značka, Mezera

Stop bit

1, 1,5, 2

Řízení toku

RTS/CTS (hardware)

Fyzické rozhraní sítě

Síťové rozhraní

10Base-T/100Base-Tx Ethernet (RJ45)
Automatické rozpoznání rychlosti Ethernetu
Automatické snímání kabelu 1:1 nebo kříženého kabelu
Izolace 1000 V AC
Ochrana proti přepětí

Softwarové funkce

Protokoly

TCP, UDP, IP, ICMP, ARP, Ethernet, TELNET
TFTP, DHCP, PPPoE, DNS, DDNS

Možnost ovládání COM portu Telnet (RFC 2217)

Zabezpečení

SSL (Secure Socket Layer)
SSH (zabezpečené prostředí)
Filtrování IP a MAC adres - Omezení hostitele nebo sítě

Heslo pro konfiguraci

Komunikační režim

TCP server (T2S)
TCP klient (COD)
TCP server/klient s AT příkazem (ATC) - patent

Režim UDP (U2S)

Další funkce

Funkce vzdáleného ladění
Možnost odesílání MAC adresy

Indikátory (LED)

Moc

Červený

Postavení

Žlutá, Aktuální stav

Ethernetové připojení

Zelený

Ethernet RxD

Žluť

Ethernetový přenos (TxD)

Zelený

COM porty

TCP připojení, RxD, TxD, CTS, RTS

Řízení

ezManager

Nástroj pro konfiguraci a monitorování přes Ethernet

Telnet

Přihlášení k Telnetu

AT příkaz

Konfigurace v režimu ATC - patent

Doplňkový software

ezManager

Konfigurační nástroj pro Windows

ezVSP

Virtuální ovladač sériového portu k síti pro Windows

ezTerm

Jednoduchý nástroj pro testování komunikace TCP/IP

Dimenze

Velikost

158 mm x 90 mm x 24 mm

Provozní prostředí

Vstupní napětí

DC 5±0,5 V

Spotřeba energie

Typicky 200 mA

Provozní teplota

-40℃ ~ +70℃

Skladovací teplota

-40℃ ~ +85℃

Osvědčení

Kansas City

Registrace (KN 22, KN 24)

CE

EMC 2014/30/EU, RoHS 2011/65/EU

Federální komunikační komise (FCC)

FCC Část 15 Podčást B, Třída A
