O PHPoC Expansion Boards
Rozšiřující desky PHPoC poskytují přídavný hardware (jako je Breadboard, RS232, RS422, RS485 a tak dále) pro vylepšení schopností desky PHPoC IoT Board a standardizované konektory a zásuvky (jako je 3pinové rozhraní, rozhraní Grove, zásuvka mikroBUS™, rozteč svorkovnice atd.) pro vytvoření pevného připojení k externím zařízením.
Tato deska je stohovatelná na PHPoC IoT Board. Pinouty rozšiřující desky se připojují přímo k pinům desky PHPoC IoT Board.
O desce RS422/RS485 / PES-2202

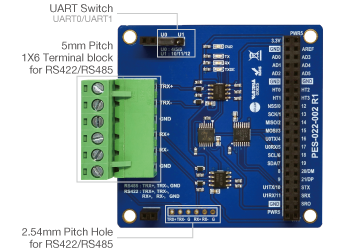

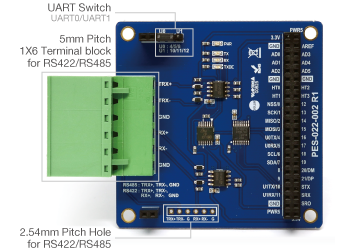

Deska RS422/RS485 je rozšiřující deska PHPoC pro komunikaci RS422 nebo RS485. Typ komunikačního portu je 5mm rozteč 1x6 svorkovnice a je vybaven 3,9k předpětím. K dispozici jsou dva různé typy svorkovnic podle směru šroubů svorek. Typ S lze přišroubovat z boku, což je výhodné, když je více desek naskládáno. Typ T se šroubuje z horní strany desky. Drátové ukončovací bloky jsou u obou modelů na boční straně desky. Tato deska je stohovatelná na PHPoC IoT Board (PHPoC Black a PHPoC Blue). Může být použit nejen pro prototyp, ale i pro výrobu jako součást.
Vlastnosti
- Rozteč svorkovnice 1x6 5mm
- 2,54mm rozteč 1x6 Otvor pro RS422/485
- Propojka UART (buď UART0 nebo UART1)
- Spotřeba proudu: přibližně 10 mA
