4portový vzdálený I/O řadič / CIE-H14G

204.49 EUR
204.49 EUR
včetně DPH
Značka: Sollae Systems
SKU: 905185
Movement:
8portový vzdálený I/O řadič / CIE-H10G
Sollae Systems8portový vzdálený I/O řadič / CIE-H10G
204.49 EUR
204.49 EUR

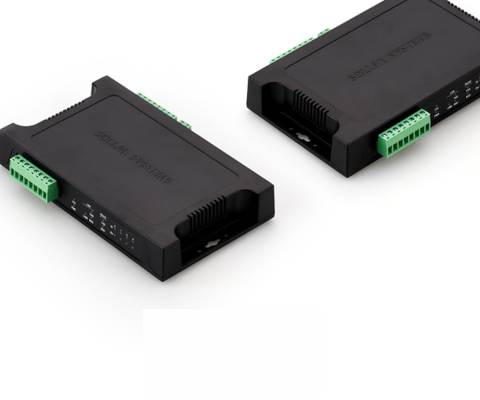

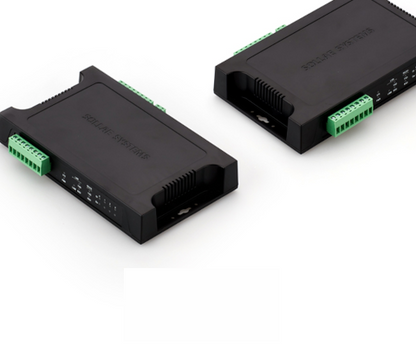

CIE-H14G je vzdálená I/O brána vybavená 4 digitálními vstupními porty, 4 digitálními výstupními porty, RS-232 a Ethernetovým rozhraním. Každý digitální vstupní port je spojen s fotočlenem. Vstupní port může monitorovat stav ON/OFF zařízení (maximum je 24 V DC). Každý digitální výstupní port je spojen s relé. Kromě ovládání ON/OFF lze také ovládat digitální výstupní port pro generování pulzu.

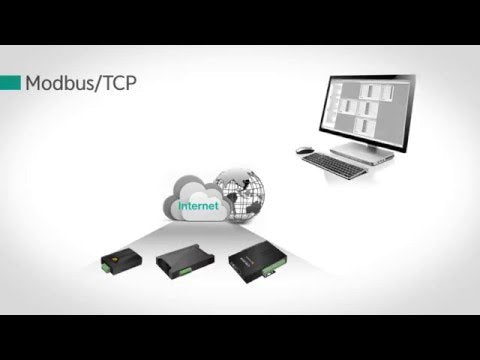

CIE-H14G podporuje protokol Modbus TCP. Zařízení/senzory umístěné na vzdálených místech můžete ovládat/monitorovat z PC softwaru, mobilní aplikace, HMI nebo jiných zařízení Modbus TCP. Můžete použít náš bezplatný software/aplikaci s názvem ModMap nebo jakýkoli software/aplikaci, která podporuje Modbus TCP. CIE-H14G je také vybaven vestavěným webovým serverem s předinstalovanou webovou stránkou, takže můžete použít jakýkoli webový prohlížeč na PC/smartphonu pro přístup na webovou stránku pro ovládání/monitorování zařízení/senzorů. Webová stránka je přizpůsobitelná, takže v případě potřeby můžete snadno změnit webové uživatelské rozhraní.

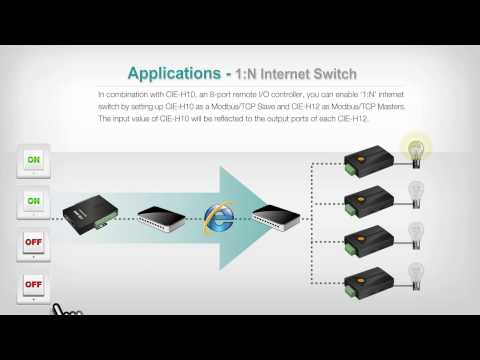

CIE-H14G umožňuje automatické ovládání každého digitálního výstupního portu pomocí logického vzorce digitálních vstupních a výstupních portů. Zejména CIE-H14G se může připojit přímo k několika CIE-H12G, CIE-H10G a/nebo jiným CIE-H14G a vytvořit tak I/O systém nazývaný Internet Switch. Systém umožňuje, aby byl výstupní port zařízení řízen vstupními porty jiných zařízení a naopak prostřednictvím internetu. CIE-H14G umožňuje až osm připojení TCP současně, což umožňuje současně sledovat senzory z různých HMI zařízení/softwaru/aplikací. Kromě toho může CIE-H14G pracovat současně jako převodník RS232 na Ethernet při obsluze I/O operací.

Vlastnosti

  • Široký rozsah vstupního napájení (DC 8,5V ~ 38V)
  • Vstupní napájecí rozhraní (svorkovnice)
  • Adaptér pro suchý kontakt (volitelný)
  • Monitorování a ovládání přes Modbus/TCP nebo Web
  • Řízeno jednoduchým logickým vzorcem fungujícím autonomně
  • Webová kontrola nad vlastní webovou stránkou
  • Lze použít jako internetový přepínač
  • Bezplatný program Modbus/TCP ( ModMap )
Zjistěte více o řešení vzdáleného digitálního řízení I/O >


Port digitálního vstupu
Počet portů 4
Rozhraní Izolováno fotospojkou (mokrý kontakt)
Elektrický parametr ON - nad DC 4,5V, OFF - pod DC 1,2V
Maximální vstupní napětí DC 24V

Digitální výstupní port
Počet portů 4
Rozhraní Izolováno relé (Typ A: ON - zkrat, OFF - otevřený)
Kapacita relé 5A (DC 28V, odporová zátěž)

Sériové fyzické rozhraní
Sériové rozhraní 1 x RS232 port
RXD, TXD, RTS, CTS, DTR, DSR, GND, DCD, RI
± 15KV ESD ochrana
Konektor DSUB 9kolíkový samec

Vlastnost sériového portu
Rychlost přenosu dat 300 bps ~ 230 400 bps
Datové bity 8 bitů, 7 bitů s paritou
Parita Žádná, Sudá, Lichá, Značka, Mezerník
Stop Bit 1, 2 (※ jeden nečinný bit je automaticky přidán ke každému stop bitu funkcí MCU)
Řízení toku Žádné, RTS/CTS, Xon/Xoff

Ethernetový port
Síťové rozhraní 10Base-T/100Base-TX Ethernet (RJ45)
Ethernet Speed ​​Auto Sense
1:1 nebo Cross-over Cable Auto Sense

Softwarové funkce
Protokoly Modbus/TCP, HTTP, TCP, UDP, duální zásobník IPv4/IPv6, ICMPv6/TCPv6/UDPv6
ICMP, ARP, DHCP, PPPoE, DNS, DDNS (Dynamic DNS)
Telnet, možnost ovládání COM portu Telnet (RFC 2217)
Zabezpečení Filtrování IP a MAC adres – Omezte hostitele nebo síť
Heslo pro konfiguraci
Metody řízení I/O Modbus/TCP, HTTP, Serializovaný Modbus/TCP, Makro
Režimy konverze sériového Ethernetu TCP Server, TCP klient, UDP, ATC

Indikátory (LED)
Systémová LED PWR, STS, LINK, RXD, TXD
LED I/O portu DI x 4, DO x 4

Doplňkový software
ezManager Konfigurační nástroj pro Windows
ModMap Nástroj pro správu I/O řadičů pro Windows

Dimenze
Velikost 174 mm x 123 mm x 28 mm
Hmotnost Přibližně 260 g

Provozní prostředí
Vstupní napětí DC 8,5V~38V
Aktuální spotřeba Typicky 2W
Provozní teplota -40 ℃ ~ +70 ℃
Skladovací teplota -40 ℃ ~ +85 ℃

Osvědčení
KC Registrace (32 KN, 35 KN)
CE EMC 2014/30/EU, RoHS 2011/65/EU
