Inteligentní rozšiřující deska PHPoC - Řadič krokového motoru Ⅱ / PES-2405

O PHPoC Smart Expansion Boards

Inteligentní rozšiřující desky PHPoC poskytují další hardware a firmware pro posílení desky PHPoC IoT o pokročilé funkce (např. ovládání vysokonapěťových zařízení, řízení/monitorování motorů s vysokou přesností). Inteligentní rozšiřující desky komunikují s PHPoC Black/Blue jako master a slave způsobem prostřednictvím určité sady příkazů přes specifický port.
Inteligentní rozšiřující deska je stohovatelná na PHPoC IoT Board a specifikována podřízeným ID číslem ze 14 různých dostupných ID čísel, která lze nastavit pomocí DIP přepínače.
Jeden PHPoC Blue nebo Black může nést více chytrých rozšiřujících desek, přičemž typy těchto desek mohou být stejné nebo různé.

O stejnosměrném ovladači motoru / PES-2404

Stepper Motor Controller II je chytrá rozšiřující deska PHPoC, která je navržena tak, aby plynule a přesně řídila krokový motor pomocí metody mikrokrokování. Stohováním na PHPoC Blue nebo Black lze tuto desku ovládat pomocí PHPoC Blue/Black pomocí určité sady příkazů přes specifický port.
Každý ovladač krokového motoru II obsahuje potřebný hardware a firmware pro ovládání krokového motoru. Jeden PHPoC Blue nebo Black může nést více ovladačů krokového motoru II.

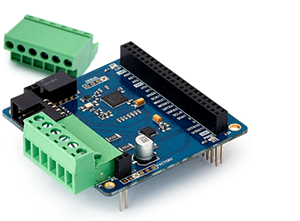

K dispozici jsou dva různé typy svorkovnic podle směru šroubů svorek. Typ S lze přišroubovat z boku, což je výhodné, když je více desek naskládáno. Typ T se šroubuje z horní strany desky. Drátové ukončovací bloky jsou u obou modelů na boční straně desky.

Vlastnosti

• Režim pohonu: mikrokrokování (maximální rychlost dělení: 1/32)

• Funkce akcelerace a decelerace

• Funkce vyhýbání se rezonanci

• Dynamické řízení proudu

• Vstupní napětí: DC 4V ~ DC 18V

• Maximální proud: 1A na každou cívku

• 4 Bezpečné spínače

• Svorkovnice 1x6 5mm rozteč: typ S, typ T

• DIP přepínač pro nastavení adresy (ID)
• [PES-2405] Ovladač krokového motoru Ⅱ Uživatelská příručka
